Proteções de máquinas / modelagem 3D

Projeto NR-12

Modelagem 3D de proteções de máquinas: gradil perimetral, portinhola traseira e organização dos acessos.

GRADILESTRUTURAACESSOSPORTINHOLA
Modelo 3D de máquina industrial com painéis telados laranja, cortinas de luz e painel lateral.AMPLIAR VISTA GERAL ↗
MAF PROJETOS · ENGENHARIA INDUSTRIAL

NR-12

Proteções de máquinas, acessos e interfaces representados no modelo 3D.

Explore os detalhes

Escopo do projeto

Fechamento e acessos.
No mesmo modelo.

Estudo da integração das proteções à geometria da máquina, com visualização das interfaces de montagem.

Gradil perimetral

Estrutura metálica, painéis telados e pés de apoio. As telas laranja destacam o fechamento em relação ao equipamento.

Acesso frontal

Área de entrada mantida livre entre as cortinas de luz representadas no modelo.

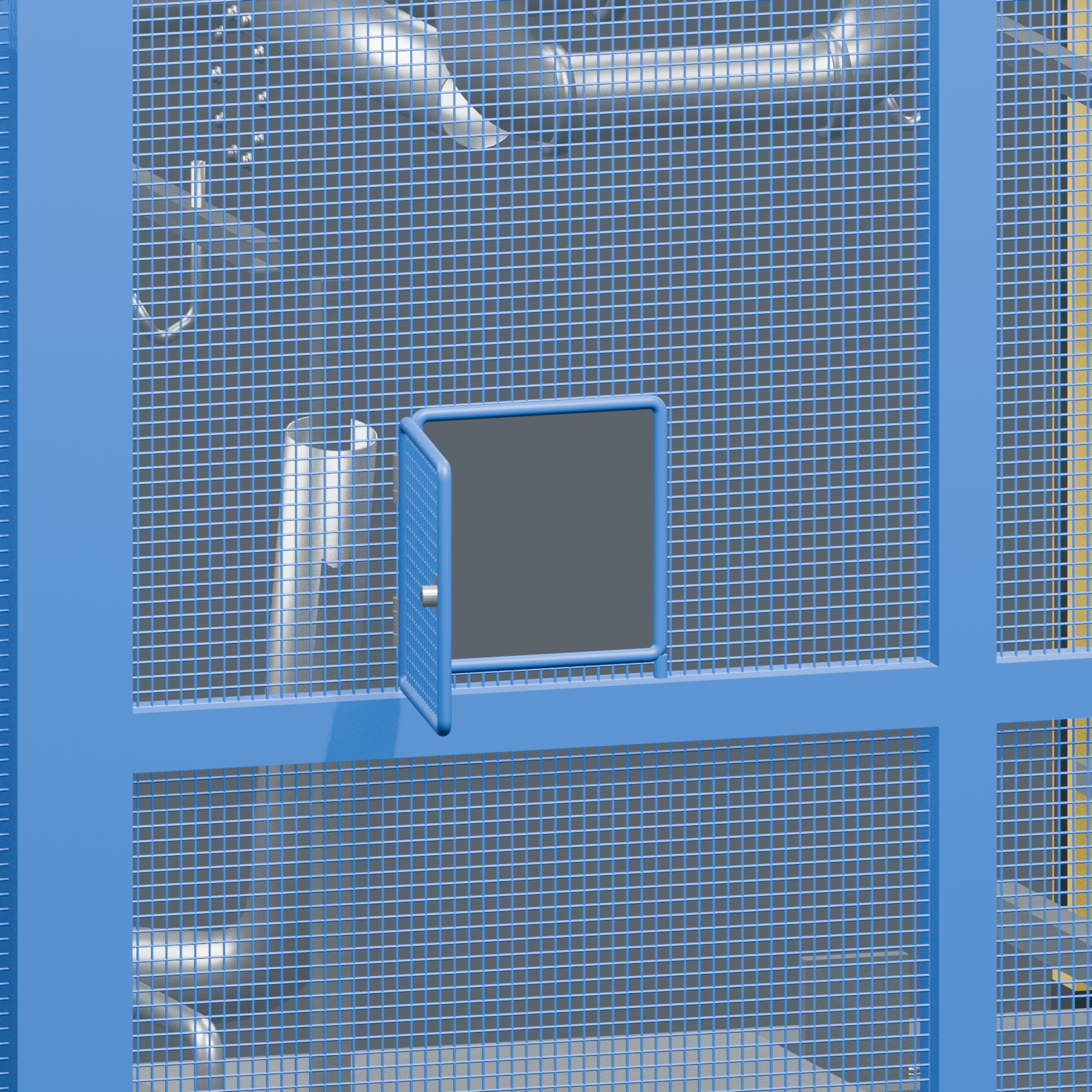

Portinhola traseira

Portinhola de inspeção integrada ao fechamento traseiro, no lado oposto ao acesso principal.

Estudo de proteções em 3D. O detalhamento executivo e a validação dos sistemas de segurança são etapas posteriores à apresentação deste modelo.
