Projeto 03 / Maquete industrial 3D
Sistema de Dosagem de Dióxido de Cloro

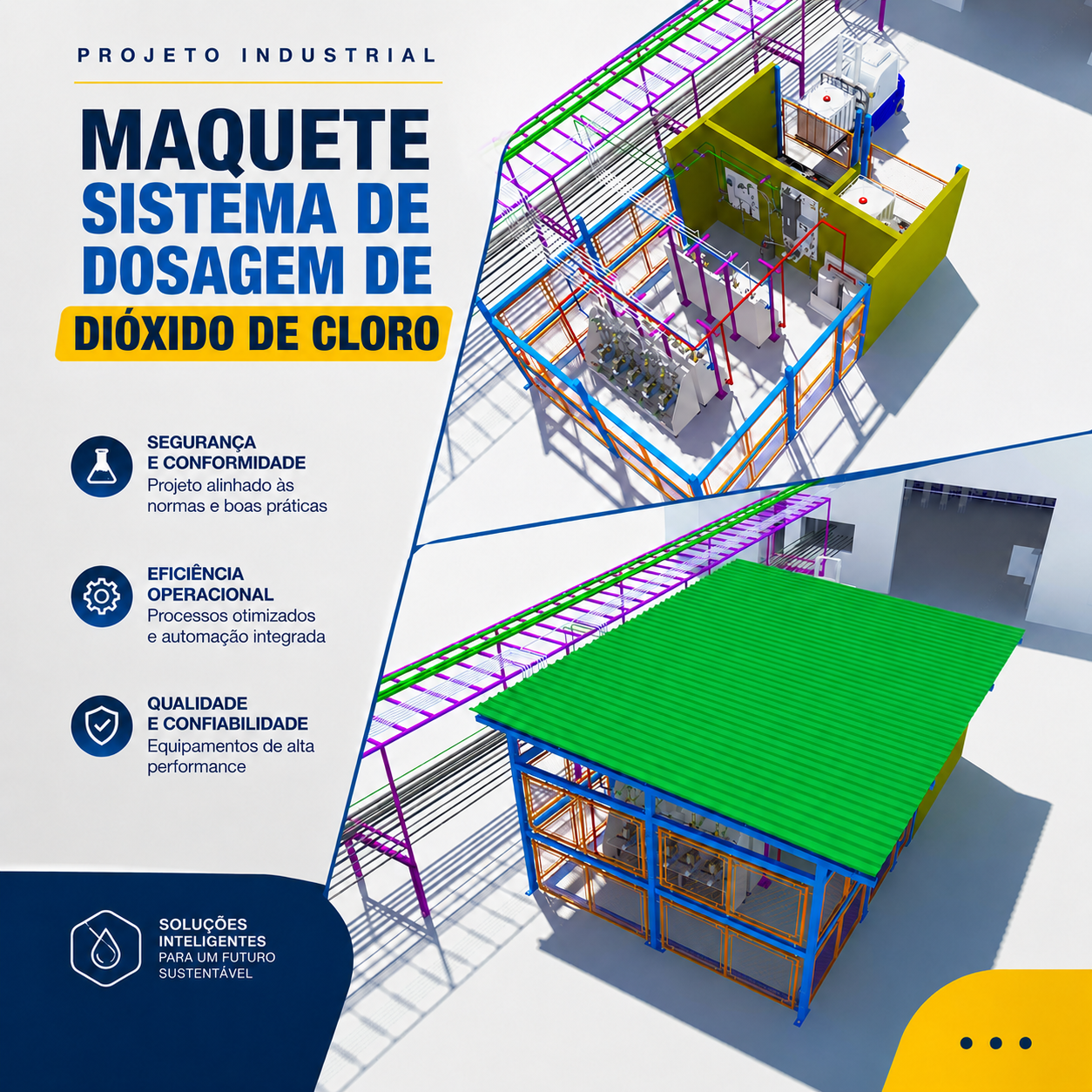

Maquete 3D do sistema de dosagem, com representação de equipamentos, tubulações e estrutura de implantação.
Visão do projeto
O sistema completo, visto por diferentes ângulos.
O desafio
A implantação de um sistema de dosagem demanda coordenação entre equipamentos, redes e estrutura. O modelo permite estudar a ocupação do espaço e visualizar as interfaces do conjunto.
A solução apresentada
A maquete apresenta uma vista aberta da instalação e uma vista do conjunto com cobertura. As duas perspectivas ajudam a compreender a distribuição dos componentes e sua integração ao ambiente industrial.
Escopo MAF
- Modelagem tridimensional do conjunto de dosagem
- Representação das interfaces entre redes e equipamentos
- Visualização da implantação e da estrutura
Do conjunto ao detalhe
Galeria do projeto.
Explore as vistas e a apresentação completa.
Selecione uma imagem para ampliar.
As vistas de detalhe são recortes de exibição da arte apresentada pela MAF. A imagem completa está preservada na galeria.
