Projeto 04 / Detalhamento & integração
Projeto de Caldeiraria e Transições
Transições de equipamentos com detalhamento construtivo e integração entre levantamento de campo e modelo 3D.
Visão do projeto
Da geometria em campo ao detalhe da peça.
O desafio
Conectar equipamentos existentes requer atenção à geometria e às condições de instalação. As transições precisam relacionar o levantamento de campo ao detalhamento das peças.
A solução apresentada

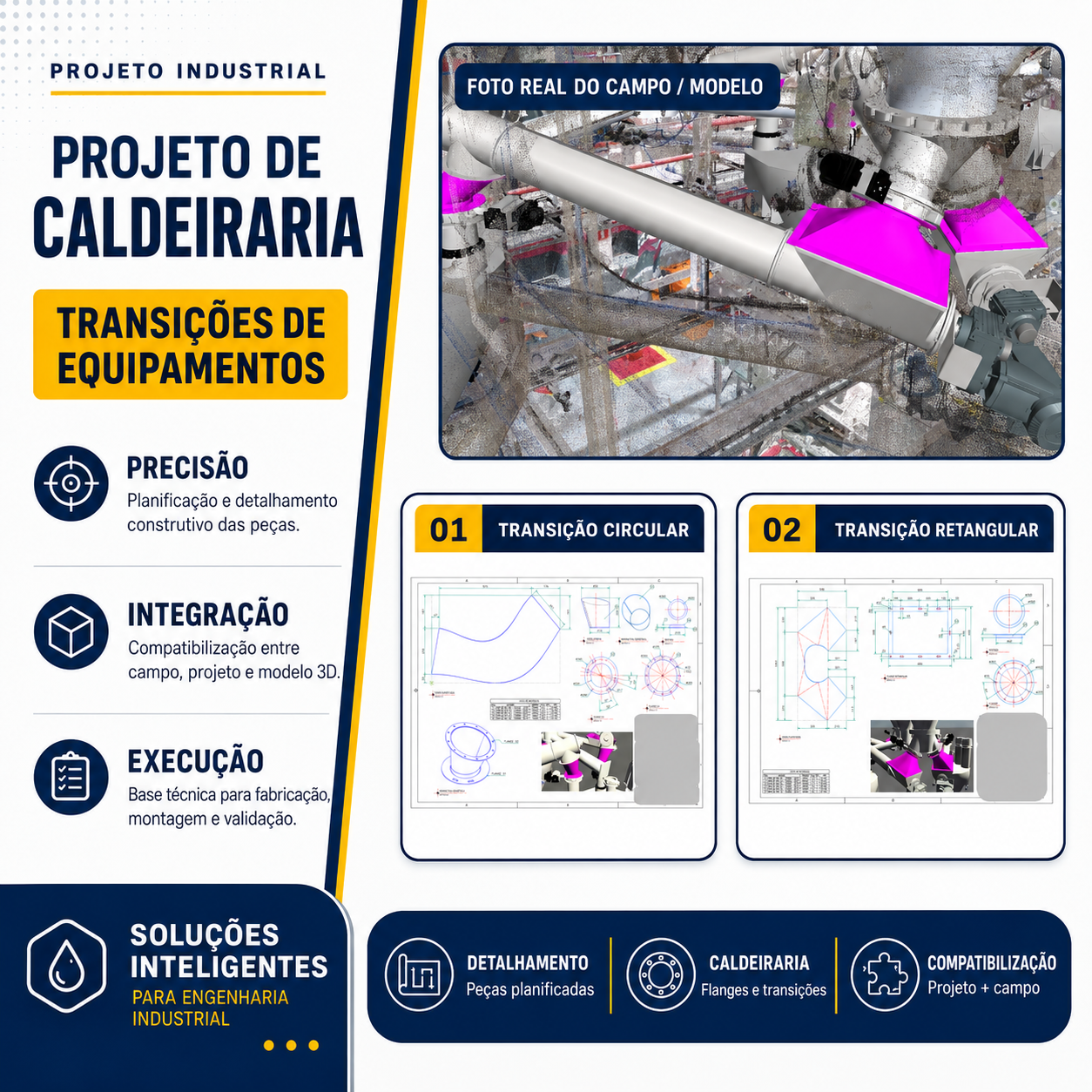

O material combina modelo e nuvem de pontos com desenhos de transições circular e retangular. As vistas aproximam o contexto da instalação das informações utilizadas no detalhamento construtivo.
Escopo MAF
- Compatibilização entre campo e modelo 3D
- Detalhamento de transições de equipamentos
- Planificação e representação construtiva das peças
Do conjunto ao detalhe
Galeria do projeto.
Explore as vistas e a apresentação completa.
Selecione uma imagem para ampliar.
As vistas de detalhe são recortes de exibição da arte apresentada pela MAF. A imagem completa está preservada na galeria.
